Подключение кондиционера к электросети требует соблюдения правил электробезопасности и технических норм. Рассмотрим пошаговый процесс электрического подключения сплит-системы.
Содержание
Подключение кондиционера к электросети требует соблюдения правил электробезопасности и технических норм. Рассмотрим пошаговый процесс электрического подключения сплит-системы.
Требования к электросети
| Параметр | Значение | Примечание |
| Напряжение | 220В ±10% | Для бытовых моделей |
| Частота | 50 Гц | Стандарт для РФ |
| Сечение кабеля | 2,5 мм² | Медь, негорючая изоляция |
| Автомат защиты | 16-25А | Зависит от мощности |

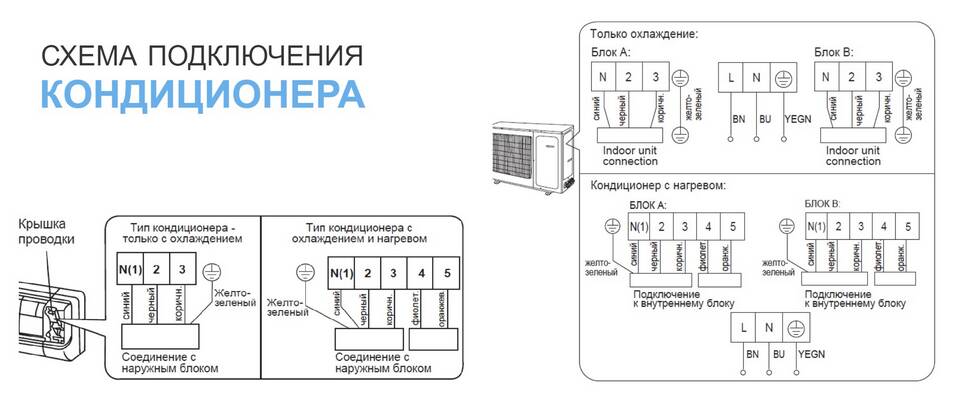

Схема подключения
1. Подготовительные работы
- Определите место установки щитка и розетки
- Проверьте соответствие проводки мощности кондиционера
- Отключите электропитание на щитке
- Подготовьте кабельный канал для прокладки
2. Прокладка кабеля
- Используйте отдельную линию от щитка
- Проложите кабель в гофротрубе
- Соблюдайте минимальные радиусы изгибов
- Закрепите кабель каждые 50-60 см
Подключение к щитку
| Компонент | Назначение | Требования |
| Автоматический выключатель | Защита от перегрузок | Номинальный ток на 25% выше рабочего |
| УЗО | Защита от утечек | 30 мА, тип А |
| Клеммная колодка | Соединение проводов | Медные, сечением не менее 2,5 мм² |
Подсоединение к блокам
Внутренний блок
- Снимите переднюю панель
- Найдите клеммную колодку
- Подключите фазу (L), ноль (N), землю (PE)
- Затяните винты с усилием 1,2-1,5 Н·м
Наружный блок
- Откройте защитную крышку
- Подсоедините кабель к клеммам
- Совместите маркировку проводов
- Проверьте надежность контактов
Проверка подключения
| Тест | Методика | Норма |
| Сопротивление изоляции | Мегаомметром 500В | >1 МОм |
| Фазировка | Прозвонка мультиметром | Совпадение маркировки |
| Пробное включение | Тест всех режимов | Отсутствие искр, нагревов |
Меры безопасности
- Работайте только при отключенном питании
- Используйте инструмент с изолированными ручками
- Не допускайте скруток в соединениях
- Заземляйте оборудование согласно ПУЭ
Заключение
Правильное подключение сплит-системы к электросети обеспечивает безопасную и долговечную работу оборудования. Соблюдение норм электромонтажа и использование качественных материалов предотвращает аварийные ситуации и поломки техники.
